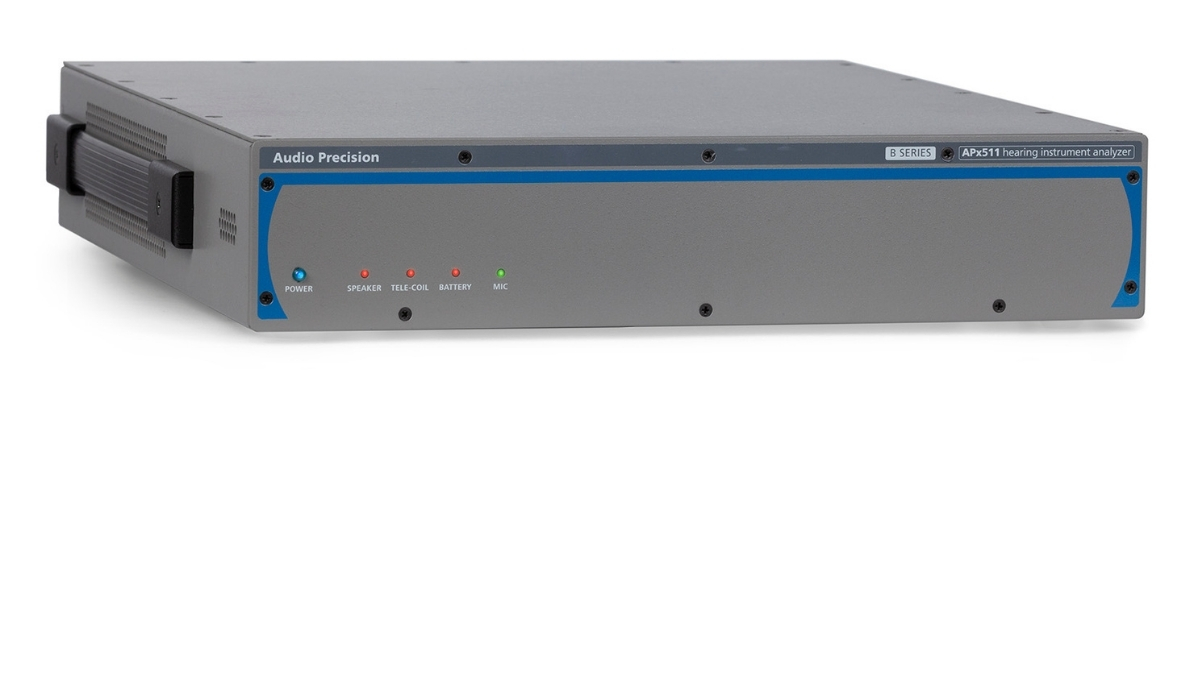

APx511Bは、補聴器の生産ラインテストに不可欠な専用の測定項目と入出力を提供し、Audio Precisionが誇る高いパフォーマンスと信頼性とともに提供されます。国際規格のIEC 60118-7および米国規格のANSI S3.22に規定されているテストを自動化する.NET関数ライブラリをサポートしています。製造現場においては、これらの関数をあらゆる.NET対応言語やLabVIEWから呼び出すことで、APx511Bの出力および測定設定を効率的に制御できます。
特徴
APx500計測ソフトウェアは、現在利用可能なオーディオ測定用インターフェースの中で最も進化しています。ユーザーへの指示表示（プロンプト）、リミット設定、外部アプリケーションの呼び出しを含む複雑な手順を、GUI上で直接作成することが可能です。これにより、開発作業を必要とせず、将来のアップデートにもスムーズに対応できるため、時間とコストを削減できます。
また、包括的なAPx APIを使用することで、カスタムインターフェースの作成や、アプリケーション間を連携させた自動化も実現可能です。Visual Basic.NET、C#、MATLAB、LabVIEW、およびPython向けに、膨大なドキュメントとサンプルコードが提供されています。作成したプロジェクトや自動化プログラムは、世界中のどこにあるAPxユニットとも共有することができます。
APx511Bは、IEC 60118-7およびANSI S3.22で規定されているテストを自動化するための.NET関数ライブラリをサポートしています。製造環境においては、これらの関数をあらゆる.NET対応言語やLabVIEWから呼び出すことができ、APx511Bの出力および測定設定を効率的に制御することが可能です。
トラブルシューティングやテストセットアップの際には、標準のAPx500ソフトウェアからAPx511Bを操作することができます。このソフトウェアは、充実したグラフィカル・ユーザーインターフェースを提供し、自動レポート作成、リアルタイム信号モニター、高解像度FFT、およびリミット設定などの各種コントロール機能を利用できます。
レベル、歪み、周波数特性、アタック＆リリースといった標準的なオーディオテストに加え、APx511Bは内蔵のバッテリーシミュレーター回路を使用して、バッテリー電流を測定することも可能です。
伝達関数測定では、あらゆる広帯域信号を用いて、振幅と位相（または実数部と虚数部）を含む、デバイスの複素周波数応答関数を取得できます。
この機能は、APxソフトウェアのシーケンスモードに強力な機能を追加するもので、APxアナライザをマルチチャンネル動的信号アナライザ、あるいはデュアルチャンネルFFTアナライザとして使用することを可能にします。伝達関数と、音声、音楽、ノイズなどのあらゆる広帯域信号を用いることで、APxユーザーはデバイスまたはシステムの複素周波数応答、コヒーレンス、インパルス応答を評価できるようになります。
APの伝達関数は、複数の測定データを途切れなくオーバーラップさせて解析します。また、画期的な信号ベースのトリガー機能を搭載しているため、オープンループテストアプリケーションでパイロットトーンを使用する必要がなくなり、「スマート」オーディオデバイスのテストに最適です。
APx511のジェネレーター（発信器）には、4Wのスピーカー用パワーアンプ（8Ω）とテレコイル・アンプが内蔵されています。これにより、Interacoustics社製TBS25などのテストチャンバー内において、100 Hzから10 kHzの範囲で110 dB SPLを超える音圧、および最大400 mA/mの磁界強度を実現できます。入力側では、APx511は単一のBNC端子を通じて、プリポラライズド（外部分極型）測定用マイクロホンへ24V DCの定電流を供給します。
APx500ソフトウェアは、対数掃引正弦波（チャープ）テスト信号を用いたオープンループ測定を可能にします。この信号を使用することで、短時間で複数の高解像度測定結果が得られます。APxユーザーは、被測定デバイス（DUT）またはDUTに接続されたサーバー上のファイルとして信号の生成または終端が行われるテストシナリオで、このチャープ信号を利用できます。この機能は、スマートデバイス（スマートスピーカー、スマートフォンなど）の開発者にとって特に有用です。
APxオーディオアナライザは共通のソフトウェアプラットフォームを採用しており、テスト手順や結果の共有を容易にしています。テストに関するすべての設定は単一のプロジェクトファイルに保存されるため、世界中のどこでも、研究開発（R&D）と製造拠点の間でテストセットアップを簡単に再現できます。プロジェクトファイルは、Bシリーズおよび旧世代（レガシー）のAPx機器の両方と互換性があり、各プロジェクトは自己完結型（セルフコンテインド）であるため、依存関係のトラブルやリンク切れの心配もありません。ユーザーは波形ファイルや画像をプロジェクトファイル内に埋め込むことも可能です。
顧客、受託製造業者、あるいは管理者と測定結果を共有するために、APxはグラフィカルで充実したレポートを自動的に生成します。レポートにはパス／フェイル（合否）判定のリミット値が強調表示され、PDF、HTML、Excel、CSV、RTF、またはMATLABファイルとしてエクスポートするオプションも用意されています。
APx500 オーディオ測定ソフトウェア
拡張性と柔軟性に優れたオーディオ測定ソフトウェア
APx500測定ソフトウェアは、現在利用可能なオーディオ測定インターフェースの中で最も高度な機能を備えています。ユーザーへの指示（プロンプト）、合否判定基準（リミット）、外部アプリケーションの呼び出しなどを含む複雑な測定手順をGUI上で直接作成できるため、開発工数をかけることなく、時間とコストを削減し、将来的なアップデートも容易に行えます。APでは、電気音響試験、聴感に基づくオーディオテスト、音声明瞭度評価など、特定の用途に合わせた幅広いオプションを提供しています。
主な特長
• 豊富な内蔵測定機能
• 直感的なユーザーインターフェース
• 強力な自動化機能
• API連携
• サブスクリプションおよび永続ライセンス
仕様と要件
- 最大出力
8Ω負荷時4W RMS（100Hz～10kHz帯域幅） - 全高調波歪率＋ノイズ
-80dB @ 2W / 8Ω（100Hz～10kHz帯域幅） - 周波数特性
±0.1dB（100Hz～10kHz） - 振幅精度
±0.03dB（+15℃～+30℃） - 周波数精度
3ppm
- 最大出力
100 mA RMS（20 Ω負荷時、100 Hz～10 kHz帯域幅）
（Interacoustics TBS25における磁界強度：400 mA/m） - 全高調波歪み
-80 dB（1 Ω負荷、100 mA出力時、100 Hz～10 kHz帯域幅） - 周波数特性
±0.1 dB（100 Hz～10 kHz） - 周波数精度
3 ppm
- 最大電流
30 mA - DC出力
範囲：0～2 V、分解能：0.5 mV
精度：±（1% + 10 mV） - 出力インピーダンス
4.3 Ω - 電流測定
範囲：0～30 mA、分解能：10 µA
精度：±5%
- コネクタタイプ
BNC（標準的なプリポラライズド測定用マイクロホン用の定電流電源を内蔵。外部マイクロホン電源を使用する場合はCCP機能を無効にすることも可能） - 電源
24 V DC 定電流 - 最大入力
8.5 Vrms（マイクロホン感度12.5 mV/Pa時、151 dBSPLに相当） - 残留ノイズ（20 kHz帯域幅）
< 1.3 μV（マイクロホン感度12.5 mV/Pa時、20 dBSPLに相当） - 周波数特性
±0.03 dB（100 Hz～20 kHz）
- Microsoft Windows 10（64ビット）オペレーティングシステム
- USB 2.0またはUSB 3.0ポート（オプションのスイッチャーまたはDCX-127を使用する場合は2つ必要）
- 2.5 GHz以上のクロック速度で動作するIntel i5以上のプロセッサ（同等の仕様のAMDプロセッサもサポート）
- 8 GB以上のRAM。16 GBを強く推奨します。
- インターネット接続、またはUSB Type Aポート（APx500ソフトウェアのインストールに必要）。
- 1.5 GB以上の空きハードディスク容量（オペレーティングシステムドライブにはSSDを推奨）
- SXGA（1280 x 1024）以上の解像度をサポートするカラーモニターとビデオカード（1900 x 1080以上の解像度を推奨）
- 詳細については、APソフトウェアとWindows互換性チャートをご覧ください。
- System performance is sensitive to processor speed; faster processors will yield faster results.
- APx500 is data intensive and it is recommended that other data-intensive applications not be run concurrently. This includes Audio Precision AP2700, APWIN or ATS.
