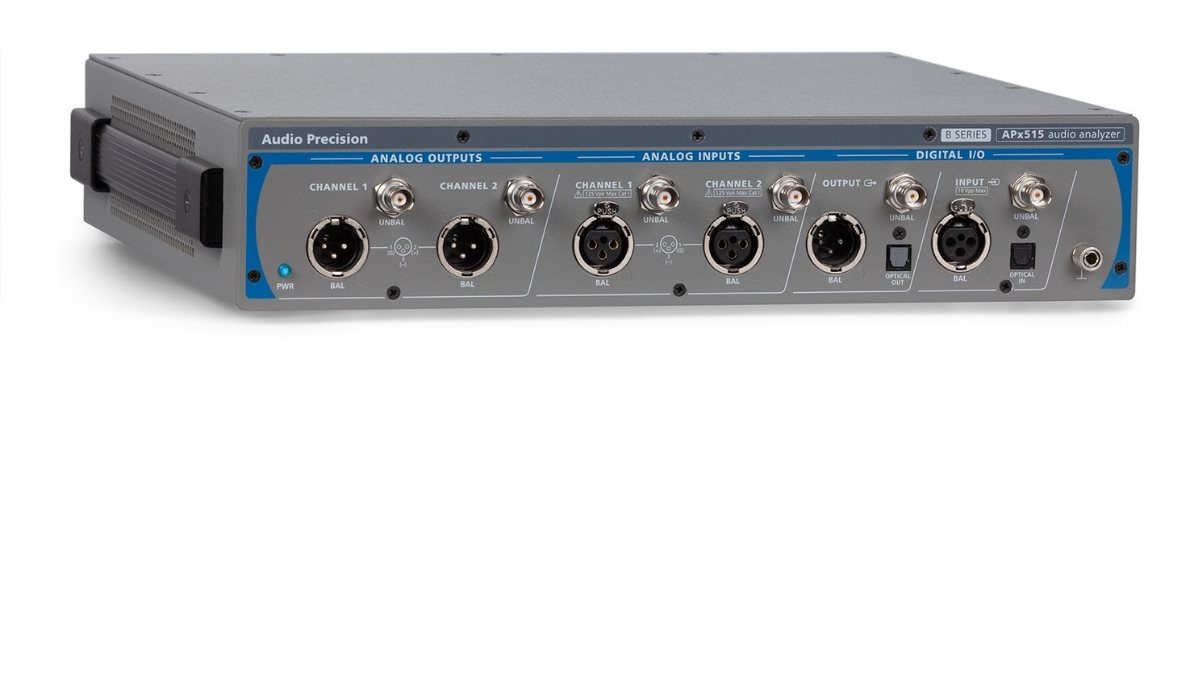

低コストながらAPx515Bは極めて優れた性能を維持しており、THD+Nは–106 dB（典型値）、120万ポイントのFFT、最大216kのデジタル入出力に対応しています。また、すべてのAPx Bシリーズ共通のワンクリック・オートメーションと使いやすさも備えています。すべてのAP社製計測器と同様に、APx515BにはISO:17025認定校正と3年間の保証が付帯しており、その測定結果は世界中で信頼されています。APx515Bは、専用のユーザーインターフェースを備えたスタンドアロンのテストユニットとして動作させることも、マスターとなる.NETやLabVIEWアプリケーションから制御することも可能です。どちらの場合でも、オペレーターはキーボード、フットスイッチ、バーコードスキャナーを使って操作でき、システムを完全に自動化することもできます。また、スイッチャーや、合否判定ライトなどの外部デバイスもサポートしています。
特徴
APx500ソフトウェア バージョン6.0では、APxに「マルチインプット機能」が追加されました。これにより、エンジニアはすべてのAPxモジュール式オーディオアナライザ、またはAPx515アナライザにおいて、第2の入力タイプを有効化し、アナログ信号とデジタル信号を同時に測定することが可能になります。この新機能は、業界最多のチャンネル数と幅広いデジタルI/O（入出力）の選択肢と組み合わさることで、APxユーザーに重要なクロスドメイン（領域横断的）な知見を提供し、テスト時間を大幅に短縮する機会をもたらします。マルチインプットのデモンストレーションをご覧ください
Watch a Multi-Input Demonstration ›APx500計測ソフトウェアは、現在利用可能なオーディオ測定用インターフェースの中で最も進化しています。ユーザーへの指示表示（プロンプト）、リミット設定、外部アプリケーションの呼び出しを含む複雑な手順を、GUI上で直接作成することが可能です。これにより、開発の手間をかけることなく、将来のアップデートにもスムーズに対応でき、時間とコストを削減できます。
また、包括的なAPx APIを使用することで、カスタムインターフェースの作成や、アプリケーション間を連携させた自動化も実現可能です。Visual Basic.NET、C#、MATLAB、LabVIEW、およびPython向けに、膨大なドキュメントとサンプルコードが提供されています。作成したプロジェクトや自動化プログラムは、世界中のどこにあるAPxユニットとも共有することができます。
APx500ソフトウェアは、対数スイープ正弦波（チャープ信号）を用いたオープンループ測定を可能にします。この信号は、短時間で複数の高解像度な測定結果を提供します。さらにAPxユーザーは、測定対象デバイス（DUT）上のファイル、あるいはDUTに接続されたサーバー上のファイルを信号の起点（または終点）とするテストシナリオにおいても、このチャープ信号を利用できるようになりました。この機能は、スマートデバイス（例：スマートスピーカー、スマートフォン）を開発するエンジニアにとって特に有用です。
APx515アナライザでこのオープンループ・チャープ機能を使用するには、対応するチャープ測定項目を含むソフトウェア・オプション、またはバンドル（例：APX-SW-ACR、APX-SPK-RDなど）が少なくとも1つ必要です。
伝達関数測定は、任意の広帯域信号を使用して、振幅と位相を含む、デバイスの複素周波数応答関数を提供します。
APxソフトウェアのシーケンス・モードに追加されたこの強力な機能により、すべてのAPxアナライザを「マルチチャンネル・ダイナミック信号アナライザ」または「2チャンネルFFTアナライザ」として使用できるようになります。音声、音楽、ノイズなどの任意の広帯域信号を用いた伝達関数測定により、APxユーザーはデバイスやシステムの複素周波数応答、コヒーレンス（可干渉性）、およびインパルス応答を評価することが可能です。
AP社の伝達関数機能は、複数の取り込みデータをギャップレスかつオーバーラップさせて解析します。また、画期的な「信号ベースのトリガ機能」を備えているため、オープンループのテスト環境においてもパイロットトーン（制御信号）を必要とせず、スマートオーディオデバイスのテストに最適です。
共通ソフトウェアプラットフォーム
APxオーディオアナライザは共通のソフトウェアプラットフォームを採用しており、テスト手順や結果の共有を容易にしています。テストに関するすべての設定は単一のプロジェクトファイルに保存されるため、世界中のどこでも、研究開発（R&D）と製造拠点の間でテストセットアップを簡単に再現できます。プロジェクトファイルは、Bシリーズおよび旧世代（レガシー）のAPx機器の両方と互換性があり、各プロジェクトは自己完結型であるため、依存関係のトラブルやリンク切れの心配もありません。ユーザーは波形ファイルや画像をプロジェクトファイル内に埋め込むことも可能です。
顧客、受託製造業者、あるいは管理者と測定結果を共有するために、APxはグラフィカルで充実したレポートを自動的に生成します。レポートにはパス／フェイル（合否）判定のリミット値が強調表示され、PDF、HTML、Excel、CSV、RTF、またはMATLABファイルとしてエクスポートするオプションも用意されています。
デジタル・プロトコル
アナライザー テレビ、Blu-rayプレーヤー、レシーバーなどの現代のコンシューマー機器は、通常、音声信号の伝送にS/PDIF、TOSLINK、HDMIなどのデジタルインターフェースを使用します。これらのインターフェースは、デジタルオーディオデータに加えて、音声信号に関する補助情報である「メタデータ」も伝送します。APxのメタデータ・モニターは、測定対象デバイス（DUT）から受信したメタデータの値をデコードし、リアルタイムで表示します。
APx515Bシリーズ 標準測定項目
- クロストーク
- DCレベル
- DCレベルスイープ
- DUT遅延
- 周波数測定
- 周波数応答
- チャンネル間位相
- レベルとゲイン
- レベル比
- 測定レコーダー
- ノイズ
- 合否判定
- Qピークノイズ
- SINAD
- 信号取得
- 信号対雑音比
- ステップ周波数スイープ
- ステップレベルスイープ
- TEDSデータ
- THD+N
- 伝達関数
APx500 オーディオ測定ソフトウェア
拡張性と柔軟性に優れたオーディオ測定ソフトウェア
APx500測定ソフトウェアは、現在利用可能なオーディオ測定インターフェースの中で最も高度な機能を備えています。ユーザーへの指示（プロンプト）、合否判定基準（リミット）、外部アプリケーションの呼び出しなどを含む複雑な測定手順をGUI上で直接作成できるため、開発工数をかけることなく、時間とコストを削減し、将来的なアップデートも容易に行えます。APでは、電気音響試験、聴感に基づくオーディオテスト、音声明瞭度評価など、特定の用途に合わせた幅広いオプションを提供しています。
主な特長
• 豊富な内蔵測定機能
• 直感的なユーザーインターフェース
• 強力な自動化機能
• API連携
• サブスクリプションおよび永続ライセンス
仕様と要件
- 正弦波周波数範囲
2.0 Hz～80.1 kHz - 周波数精度
3 ppm - IMDテスト信号
SMPTE、MOD、DFD - 最大振幅（平衡出力）
16.00 Vrms - 振幅精度
±0.05 dB - 周波数特性（5 Hz～20 kHz）
±0.010 dB - アナログ出力構成
不平衡、平衡、コモンモード - デジタル出力サンプリングレート
27 kS/s～200 kS/s
27 kS/s～108 kS/s（光出力） - Dolby/dtsジェネレーター
あり（エンコード済みファイル）
- 最大定格入力電圧
125 Vpk - 最大帯域幅
>90 kHz - 相互変調歪み（IMD）測定機能
SMPTE、MOD、DFD - 振幅精度（1 kHz）
±0.05 dB - 振幅平坦度（10 Hz～20 kHz）
±0.010 dB - 残留入力ノイズ（20 kHz帯域幅）
1.4 µV - 高調波分析機能
d2～d10 - 最大FFT長
1024Kポイント - DC電圧測定
対応
- 残留THD+N（20kHz帯域幅）
-102 dB +2.0 µV
標準値 <-106 dB（1kHz、20V）
- Microsoft Windows 10（64ビット）オペレーティングシステム
- USB 2.0またはUSB 3.0ポート（オプションのスイッチャーまたはDCX-127を使用する場合は2つ必要）
- 2.5 GHz以上のクロック速度で動作するIntel i5以上のプロセッサ（同等の仕様のAMDプロセッサもサポート）
- 8 GB以上のRAM。16 GBを強く推奨します。
- インターネット接続、またはUSB Type Aポート（APx500ソフトウェアのインストールに必要）。
- 1.5 GB以上の空きハードディスク容量（オペレーティングシステムドライブにはSSDを推奨）
- SXGA（1280 x 1024）以上の解像度をサポートするカラーモニターとビデオカード（1900 x 1080以上の解像度を推奨）
- 詳細については、APソフトウェアとWindows互換性チャートをご覧ください。
- システムのパフォーマンスはプロセッサの速度に左右されます。プロセッサが高速であればあるほど、処理速度も速くなります。
- APx500はデータ処理負荷が高いため、他のデータ処理負荷の高いアプリケーションを同時に実行しないことを推奨します。これには、Audio Precision AP2700、APWIN、ATSなどが含まれます。
