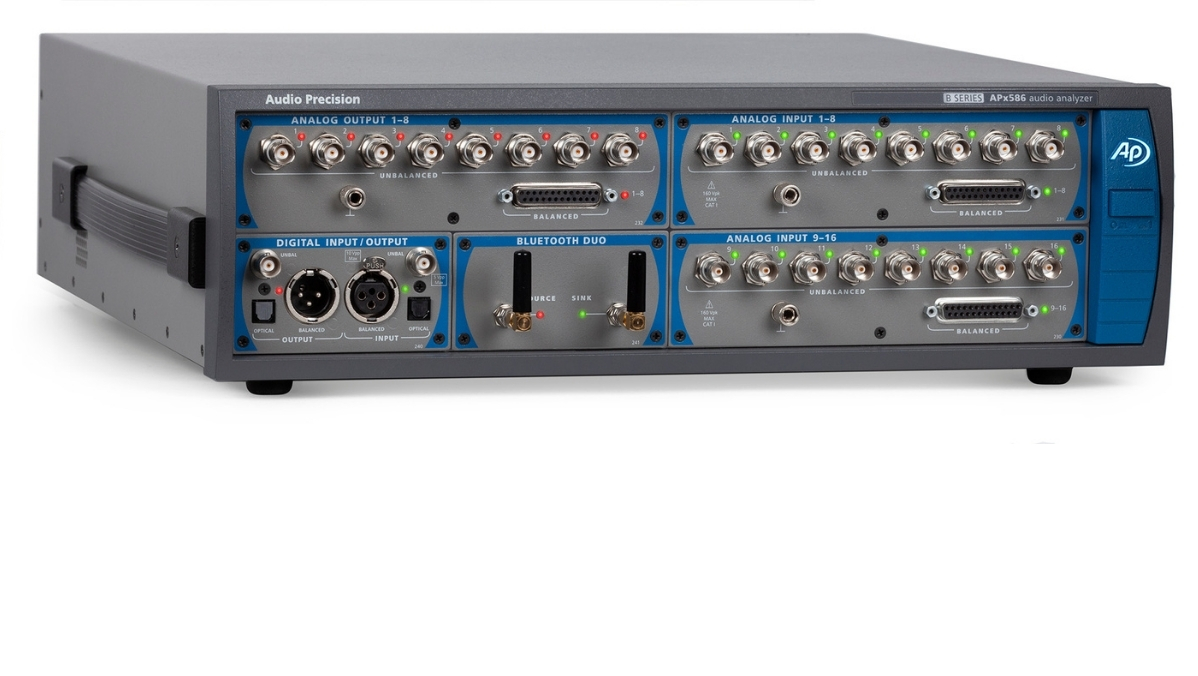

APx585Bシリーズは、8チャンネルの同時アナログ出力と入力を備えた真のマルチチャンネルオーディオアナライザです。ホームシアターレシーバーなどの民生機器や、ミキシングコンソールなどのプロ機器の設計およびテストに最適です。すべてのAPx58x Bシリーズ・アナライザは、AES/EBU、TOSLINK、S/PDIFを介して最大216kのデジタル入出力に対応しています。さらに、オプションのデジタルシリアル、ARC対応HDMI、PDM、Bluetoothモジュールを追加することで、入出力を拡張することも可能です。APx586は、16チャンネル同時アナログ入力に対応する2つ目の入力モジュールを追加しています。APx582は、APx585と同じ8チャンネルのアナログ入力に加え、2チャンネルのアナログ出力を備えています。APx582には、理想的な矩形波を生成するAG52オプションが搭載されています。これら3つのモデルはすべて、マルチチャンネルオーディオテストにおいて、速度と使いやすさを究極的に両立させており。
特徴
真のマルチチャンネルアナライザーは、テスト時間の短縮だけでなく、機器のすべての入出力チャンネルの性能を同時に包括的に把握することを可能にします。
ほとんどのA/Vレシーバー、ディスクプレーヤー、テレビ、PC、および車載オーディオ機器は、サラウンドサウンドアプリケーションにおける最大8チャンネル（7.1ch）から、多くの自動車における16チャンネル以上まで、2チャンネル以上のチャンネルを備えています。2チャンネルアナライザーで複数のチャンネルをテストする従来の方法は、スイッチャーを使用することでした。
このようなアプローチには2つの大きな問題があります。第一に、測定が自動化されている場合でも、チャンネル間の切り替えには時間がかかります。第二に、一度に1つまたは2つのチャンネルしか観測できないため、設計者や製造者はチャンネル間の相互作用を見落としがちです。見過ごされがちな問題には、フルパワー出力テスト中のチャンネルにおける出力低下、位相やクロストークの相互作用、特にすべての出力チャンネルが互いに相互作用することによる複雑な組み合わせなどが挙げられます。
APxオーディオアナライザーは共通のソフトウェアプラットフォームを採用しているため、テストや結果の共有が容易です。テストに関するすべての設定は単一のプロジェクトファイルに保存されるため、世界中の研究開発施設と生産施設間でテスト設定を簡単に複製できます。
プロジェクトファイルはBシリーズおよび従来のAPx機器の両方に対応しており、各プロジェクトは自己完結型であるため、依存関係やリンク切れの心配は一切ありません。波形ファイルや画像もプロジェクトファイルに埋め込むことができます。
顧客、委託製造業者、または経営陣と測定結果を共有する場合、APxは合格/不合格の判定基準をハイライト表示した豊富なグラフィックレポートを自動的に生成し、PDF、HTML、Excel、CSV、RTF、またはMATLABファイルとしてエクスポートするオプションも提供します。
伝達関数測定では、あらゆる広帯域信号を用いて、振幅と位相（または実数部と虚数部）を含む、デバイスの複素周波数応答関数を取得できます。
この機能は、APxソフトウェアのシーケンスモードに強力な機能を追加するもので、APxアナライザをマルチチャンネル動的信号アナライザ、あるいはデュアルチャンネルFFTアナライザとして使用することを可能にします。伝達関数と、音声、音楽、ノイズなどのあらゆる広帯域信号を用いることで、APxユーザーはデバイスまたはシステムの複素周波数応答、コヒーレンス、インパルス応答を評価できます。
APの伝達関数は、複数の測定データを途切れなくオーバーラップさせて解析します。また、画期的な信号ベースのトリガー機能を搭載しており、オープンループテストアプリケーションでパイロットトーンが不要になるため、「スマート」オーディオデバイスのテストに最適です。
この信号は、短時間で解像度の高い複数の測定結果を提供します。これにより、APxユーザーは、測定対象デバイス（DUT）内蔵のファイル、またはDUTに接続されたサーバー上のファイルを信号の発生源（あるいは終着点）とするようなテストシナリオでも、チャープ信号を利用できるようになります。この新しい機能は、スマートデバイス（スマートスピーカーやスマートフォンなど）の開発に携わる方々にとって、特に有用です。
デジタルオーディオシステムにおけるジッターは、出力信号にジッター・サイドバンドを発生させ、可聴帯域の歪みの原因となることがあります。ジッター耐性試験（ジッター・トレランス・テスト）を行えば、こうしたジッター起因の歪みを明らかにできます。しかしながら、ジッター試験は困難で時間がかかるため、回路やコンポーネントの設計においては軽視されがちです。詳細はこちら
Learn More ›テレビ、Blu-rayプレーヤー、レシーバーなどの最新のコンシューマー機器では、通常、S/PDIF、Toslink、HDMIといったデジタルインターフェースを使用してオーディオ信号を伝送します。これらのインターフェースは、デジタルオーディオデータに加えて、オーディオ信号に関する補助情報である「メタデータ」も伝送します。APxメタデータモニターは、DUTから受信したメタデータの値をデコードし、リアルタイムで表示します。詳細はこちら
Learn More ›APx500ソフトウェアは、APxに「マルチインプット機能」を提供します。これにより、エンジニアは任意のAPxモジュール式オーディオアナライザ上で第2の入力タイプを有効化し、アナログ信号とデジタル信号の同時測定が可能になります。
この機能は、業界最多のチャンネル数と幅広いデジタルI/Oの選択肢と組み合わさることで、APxユーザーに重要なクロスドメインな知見を提供し、テスト時間の短縮を実現します。
マルチインプットのデモンストレーションをご覧ください ›APx500計測ソフトウェアは、現在利用可能なオーディオ測定用インターフェースの中で最も進化しています。ユーザーへの指示表示（プロンプト）、リミット設定、外部アプリケーションの呼び出しを含む複雑な手順を、GUI上で直接作成することが可能です。これにより、開発の手間をかけることなく、将来のアップデートにもスムーズに対応でき、時間とコストを削減できます。
また、包括的なAPx APIを使用することで、カスタムインターフェースの作成やアプリケーション間の連携による自動化も実現可能です。Visual Basic.NET、C#、MATLAB、LabVIEW、Python向けに、膨大なドキュメントとサンプルコードが用意されています。作成したプロジェクトや自動化プログラムは、世界中のどこにあるAPxユニットとも共有することができます。
APx500 オーディオ測定ソフトウェア
拡張性と柔軟性に優れたオーディオ測定ソフトウェア
APx500測定ソフトウェアは、現在利用可能なオーディオ測定インターフェースの中で最も高度な機能を備えています。ユーザーへの指示（プロンプト）、合否判定基準（リミット）、外部アプリケーションの呼び出しなどを含む複雑な測定手順をGUI上で直接作成できるため、開発工数をかけることなく、時間とコストを削減し、将来的なアップデートも容易に行えます。APでは、電気音響試験、聴感に基づくオーディオテスト、音声明瞭度評価など、特定の用途に合わせた幅広いオプションを提供しています。
主な特長
• 豊富な内蔵測定機能
• 直感的なユーザーインターフェース
• 強力な自動化機能
• API連携
• サブスクリプションおよび永続ライセンス
仕様と要件
- 正弦波周波数範囲
5 Hz～80.1 kHz - 周波数精度
3 ppm - IMDテスト信号
SMPTE、MOD、DFD - 最大振幅（バランス出力）
14.4 Vrms（APx585およびAPx586）
26.66 Vrms（APx582） - 振幅精度
±0.05 dB - 周波数特性（20 Hz～20 kHz）
±0.008 dB - 残留THD+N（20 kHz帯域幅）
–103 dB + 1.4 µV - アナログ出力構成
アンバランスおよびバランス - デジタル出力サンプリングレート
27 kS/s～200 kS/s
27 kS/s～108 kS/s（光出力） - Dolby/dtsジェネレーター
あり（エンコード済みファイル）
- 最大定格入力電圧
160 Vpk - 最大帯域幅
1～16チャンネルのアナログ入力 90 kHz - IMD測定機能
SMPTE、MOD、DFD - 振幅精度（1 kHz）
±0.05 dB - 振幅平坦度（20 Hz～20 kHz）
±0.008 dB - 残留入力ノイズ（20 kHz帯域幅）
1.3 µV - 残留THD+N（20 kHz帯域幅）
–103 dB + 1.4 µV - 個別高調波アナライザ
d2～d10 - 最大FFT長
1248Kポイント - DC電圧測定
対応
- Microsoft Windows 10 (64ビット) オペレーティングシステム。
- USB 2.0またはUSB 3.0ポート。オプションのスイッチャーまたはDCX-127を使用する場合は2つ必要です。
- 2.5 GHz以上のクロック速度で動作するIntel i5以上のプロセッサ。同等の仕様のAMDプロセッサもサポートされています。
- 8 GB以上のRAM。16 GBを強く推奨します。
- インターネット接続、またはUSB Type Aポート（APx500ソフトウェアのインストールに必要）。
- 1.5 GB以上の空きハードディスク容量。オペレーティングシステムドライブにはSSDを推奨します。
- SXGA（1280 x 1024）以上の解像度をサポートするカラーモニターとビデオカード。1900 x 1080以上の解像度を推奨します。
- 詳細については、APソフトウェアとWindows互換性チャートをご覧ください
- System performance is sensitive to processor speed; faster processors will yield faster results.
- APx500 is data intensive and it is recommended that other data-intensive applications not be run concurrently. This includes Audio Precision AP2700, APWIN or ATS.
