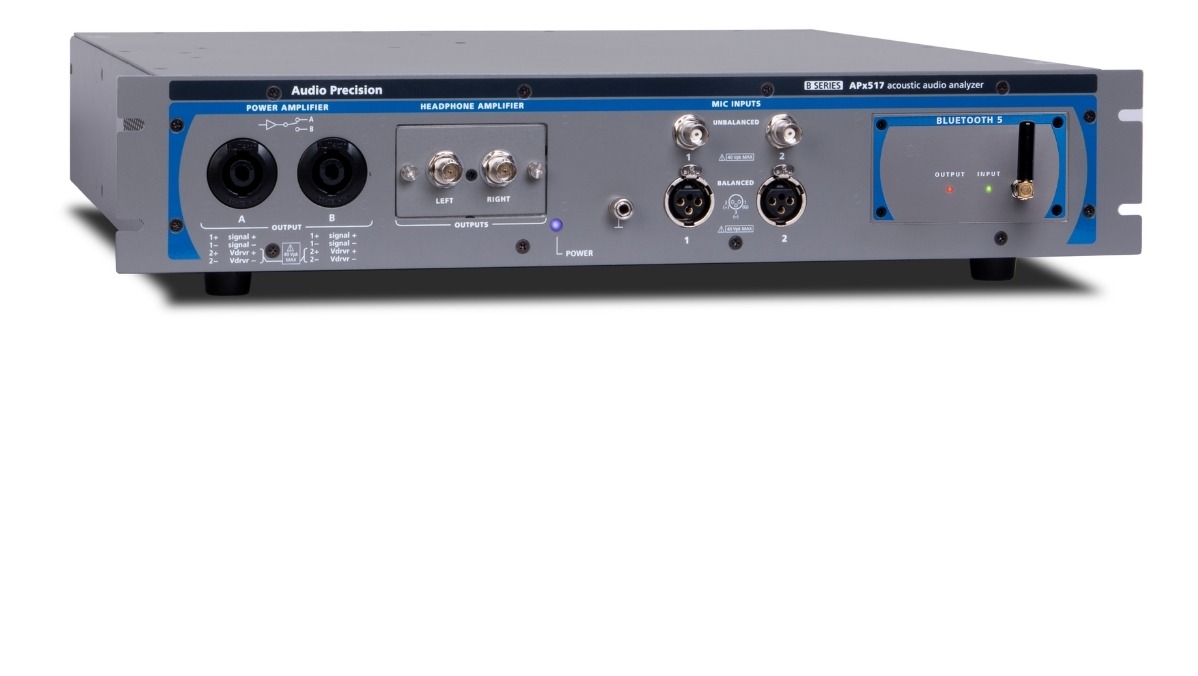

APx517Bシリーズ・アコースティック・オーディオ・アナライザは、製造ラインのニーズを満たすよう特別に設計・構成され、導入しやすい価格設定がなされています。スピーカー、マイクロホン、ヘッドホン、ヘッドセット、そしてスピーカーやマイクロホンを内蔵する幅広いコンシューマー電子機器のテストに最適です。APx517Bを導入することで、製造メーカーは、AP社のラボ向けアナライザで定評のある品質・信頼性・堅牢性をそのまま製造ラインに持ち込んだ、統合型アコースティック・テストシステムを運用することができます。オーディオアナライザ（信号生成および解析）、パワーアンプ、ヘッドホンアンプ、マイクロホン電源に加えて、Bluetoothなどの必要なデジタルインターフェースを1台に統合したAPx517Bは、（多種多様なベンダーの）複数の個別コンポーネントとそれに付随する配線を不要にすることで、セットアップや構成変更にかかる時間を劇的に短縮します。さらに、個別のコンポーネントを組み合わせる場合とは異なり、APx517Bはすべてのユニットが公式スペックを満たしていることを証明する、認定済みのISO/IEC 17025校正を受けた状態で納品される唯一のシステムです。
特徴
オーディオアナライザ、パワーアンプ、ヘッドホンアンプ、マイクロホン電源を1台に統合し、さらにオプションのデジタルインターフェースも備えたAPx517Bは、セットアップや構成変更にかかる時間を劇的に短縮します。また、統合システムとして、APx517Bには3年間の保証が付帯しており、各ユニットが公開されている仕様を満たしていることを証明する校正証明書と共に納品されます。さらなる信頼性向上のため、APx517Bには過負荷保護、短絡保護、および逆電流保護回路が組み込まれています。
APx517Bは、APxシリーズの伝統である柔軟性と構成の自由度を継承しています。標準構成において、APx517Bはアナログ接続のスピーカー、マイクロホン、ヘッドホン、ヘッドセットを測定するための即戦力システムとして機能します。デジタルデバイスに対応させる場合は、モジュールスロットを使用して、Bluetooth、PDM、またはHDMIといったAPxデジタルインターフェース・モジュールを1つ追加することが可能です。
ソフトウェア面では、標準システムでコアとなる測定項目と機能のセットを提供しており、導入後すぐに音響デバイスの基本的なテストが行えます。また、より高度な測定オプションも用意されており、個別の追加、またはパッケージでの追加が可能です。
実用的な観点から、すべてのAPxオーディオアナライザは共通のソフトウェアプラットフォームを採用しており、テスト手順や結果の共有を容易にしています。テストに関するすべての設定は単一のプロジェクトファイルに保存されるため、世界中のどこでも、研究開発（R&D）と製造拠点の間でテストセットアップを簡単に再現できます。プロジェクトファイルは、APx500 Flex、Bシリーズ、および旧世代（レガシー）のAPx機器と互換性があり、各プロジェクトは自己完結型であるため、依存関係のトラブルやリンク切れの心配もありません。
ユーザーは波形ファイルや画像をプロジェクトファイル内に埋め込むことも可能です。また、顧客や受託製造業者、あるいは管理者と測定結果を共有するために、APxはグラフィカルで充実したレポートを自動的に生成します。レポートにはパス／フェイル（合否）判定のリミット値が強調表示され、PDF、HTML、Excel、CSV、RTF、またはMATLABファイルとしてエクスポートするオプションも用意されています。
包括的なAPx APIを使用することで、カスタムインターフェースの作成や、アプリケーション間を連携させた自動化を実現できます。Visual Basic.NET、C#、MATLAB、LabVIEW、およびPython向けに、膨大なドキュメントとサンプルコードが提供されています。作成したプロジェクトや自動化プログラムは、世界中のどこにあるAPxユニットとも共有することが可能です。
既存の他のいかなるシステムとも異なり、APx517Bはパワーアンプおよびヘッドホンアンプに搭載された「2チャンネル・ケルビン・インピーダンス測定機能」により、明確に規定されたインピーダンス精度を提供します。
仕様と要件
- 192kHzサンプリングレート対応（ハイレゾオーディオ対応）
- 静音設計の温度制御式ファン搭載
- ユニバーサル100～240V電源対応
BNCアンバランス入力
最大入力電圧：40 Vpk
CCP / ICP / IEPEマイク電源：4または10 mA
DCバイアス式マイク電源：0～12 V
残留THD+N（20 kHz帯域幅）
< –98 dB +1.9 μV
入力過負荷保護機能
XLRバランス入力
最大入力電圧：40 Vpk
48 Vファンタム電源
残留THD+N（20 kHz帯域幅）
< –98 dB +1.9 μV
入力過負荷保護機能
- 35W モノラルパワーアンプ
最大出力 17Vrms
2～8Ω負荷時 35W
8Ω以上負荷時 17Vrms
残留THD+N（20kHz帯域幅）
< -80dB +35μV インピーダンス精度
抵抗負荷 4Ω～16Ω、20Hz～20kHzで ≤ 1%
抵抗負荷 2Ω～4Ω、20Hz～20kHzで ≤ 2% 出力電流制限機能搭載
逆過負荷保護機能搭載
統合型デュアルチャンネル（Vsense、Vdriver）ケルビンインピーダンス測定機能 - ステレオ（2チャンネル）ヘッドホンアンプ
最大出力 9 Vrms
2～800 Ω @ 100 mW
残留THD+N（20 kHz帯域幅）
< –84 dB +15 μV インピーダンス精度
抵抗負荷の場合、350 Ω未満、20 Hz～20 kHzで ≤ 1%
抵抗負荷の場合、350 Ω～800 Ω、20 Hz～6 kHzで ≤ 1%
抵抗負荷の場合、350 Ω～800 Ω、6 kHz～20 kHzで ≤ 3% 出力電流制限機能付き
逆過負荷保護機能付き
統合型デュアルチャンネル（Vsense、Vdriver）ケルビンインピーダンス測定機能
- Microsoft Windows 10（64ビット）オペレーティングシステム。
- USB 2.0またはUSB 3.0ポート。オプションのスイッチャーまたはDCX-127を使用する場合は2つ必要です。
- 2.5 GHz以上のクロック速度で動作するIntel i5以上のプロセッサ。同等の仕様のAMDプロセッサもサポートされています。
- 8 GB以上のRAM。16 GBを強く推奨します。
- インターネット接続、またはUSB Type Aポート（APx500ソフトウェアのインストールに必要）。
- 1.5 GB以上の空きハードディスク容量。オペレーティングシステムドライブにはSSDを推奨します。
- SXGA（1280 x 1024）以上のビデオグラフィックをサポートするカラーモニターとビデオカード。1900 x 1080以上のビデオ解像度を推奨します。
- 詳細については、APソフトウェアとWindows互換性チャートをご覧ください。
- システムのパフォーマンスはプロセッサの速度に左右されます。プロセッサが高速であればあるほど、処理速度も速くなります。
- APx500はデータ処理負荷が高いため、他のデータ処理負荷の高いアプリケーションを同時に実行しないことを推奨します。これには、Audio Precision AP2700、APWIN、ATSなどが含まれます。
APx500 オーディオ測定ソフトウェア
拡張性と柔軟性に優れたオーディオ測定ソフトウェア
APx500測定ソフトウェアは、現在利用可能なオーディオ測定インターフェースの中で最も高度な機能を備えています。ユーザーへの指示（プロンプト）、合否判定基準（リミット）、外部アプリケーションの呼び出しなどを含む複雑な測定手順をGUI上で直接作成できるため、開発工数をかけることなく、時間とコストを削減し、将来的なアップデートも容易に行えます。APでは、電気音響試験、聴感に基づくオーディオテスト、音声明瞭度評価など、特定の用途に合わせた幅広いオプションを提供しています。
主な特長
• 豊富な内蔵測定機能
• 直感的なユーザーインターフェース
• 強力な自動化機能
• API連携
• サブスクリプションおよび永続ライセンス
