標準的な残留THD+Nが-120 dB、帯域幅が1 MHzを超えるAPx555は、当社の従来型2700シリーズ・アナライザと比較して5 dBの性能向上を実現するなど、他のあらゆるオーディオ・アナライザのアナログ性能を凌駕します。さらに、120万ポイントのFFTとフル24ビット分解能を備え、他のどの機器にも匹敵しない卓越した性能を発揮します。

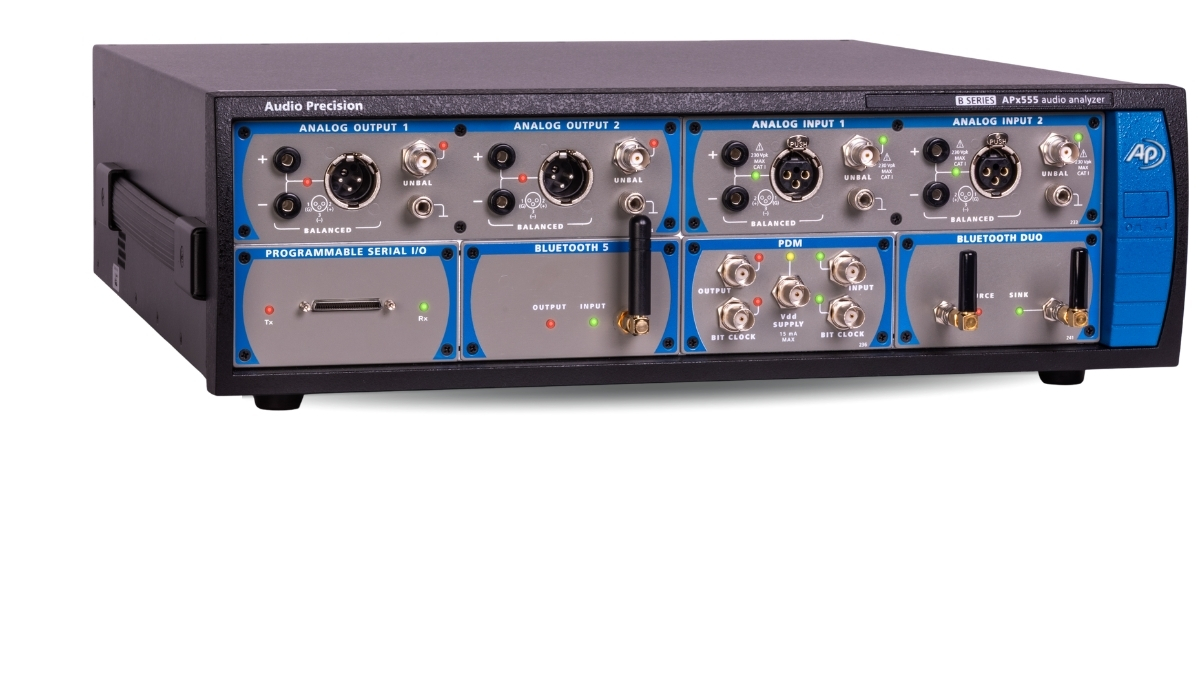

APx555は、妥協なき2チャンネルオーディオアナライザーです。最高の性能、幅広いデジタルI/Oオプション、そして高速で直感的なソフトウェアを必要とする開発エンジニアや生産技術者のために開発されたAPx555は、オーディオアナライザーのスタンダードです。
特徴
伝達関数測定では、あらゆる広帯域信号を用いて、振幅と位相（または実数部と虚数部）を含む、デバイスの複素周波数応答関数を取得できます。
この機能は、APxソフトウェアのシーケンスモードに強力な機能を追加するもので、APxアナライザをマルチチャンネル動的信号アナライザ、あるいはデュアルチャンネルFFTアナライザとして使用することを可能にします。伝達関数と、音声、音楽、ノイズなどのあらゆる広帯域信号を用いることで、APxユーザーはデバイスまたはシステムの複素周波数応答、コヒーレンス、インパルス応答を評価できます。
APの伝達関数は、複数の測定データを途切れなくオーバーラップさせて解析します。また、画期的な信号ベースのトリガー機能を搭載しており、オープンループテストアプリケーションでパイロットトーンが不要になるため、「スマート」オーディオデバイスのテストに最適です。
APx500測定ソフトウェアは、現在入手可能な中で最も高度なオーディオ測定インターフェースです。ユーザーへの指示、制限設定、外部アプリケーションの呼び出しなどを含む複雑な手順をGUI上で直接作成できるため、時間とコストを節約しながら、開発作業なしで長期にわたってスムーズなアップデートを実現できます。
APx APIを使用して、カスタムインターフェースやアプリケーション間の自動化を作成できます。Visual Basic.NET、C#、MATLAB、LabVIEW、Python用の豊富なドキュメントとサンプルが提供されています。プロジェクトと自動化設定は、世界中の他のAPxユニットと共有できます。
APxオーディオアナライザーは共通のソフトウェアプラットフォームを採用しているため、テストや結果の共有が容易です。テストに関するすべての設定は単一のプロジェクトファイルに保存されるため、世界中の研究開発部門と製造部門の間でテスト設定を簡単に共有できます。プロジェクトファイルはBシリーズおよび従来のAPx機器の両方に対応しており、各プロジェクトは自己完結型であるため、依存関係やリンク切れの心配はありません。波形ファイルや画像もプロジェクトファイルに埋め込むことができます。
顧客、委託製造業者、または経営陣と測定結果を共有する場合、APxは合格/不合格の判定基準をハイライト表示した豊富なグラフィックレポートを自動的に生成し、PDF、HTML、Excel、CSV、RTF、またはMATLABファイルとしてエクスポートするオプションも提供します。
この信号は、短時間で複数の高解像度測定結果を提供し、APxユーザーは、DUTおよびDUTに接続されたサーバー上のファイルとして信号が生成または終了するテストシナリオでチャープ信号を使用できます。この新機能は、スマートデバイス（スマートスピーカー、スマートフォンなど）を開発するユーザーにとって特に役立ちます。
ダイナミック相互変調歪み（DIM）測定により、連続最大出力とピーク最大出力を自動的に測定します。制御された周波数スイープによるパワースペクトルグラフを表示し、CEA-2006およびCEA-490A規格で規定されたその他の測定も実行できます。従来の平衡型コモンモード除去比測定に加え、APx555はIEC60268セクション14.15.1に準拠したCMRR測定も可能です。
マルチ入力デモをご覧ください。 ›デジタルオーディオシステムにおけるジッターは、出力信号にジッターサイドバンドという形で可聴歪みを引き起こすことがあります。ジッター耐性試験はジッターによる歪みを検出できますが、困難で時間のかかる作業であるため、回路やコンポーネントの設計においてしばしば軽視されがちです。APxアナライザは、ジッター生成機能とジッター解析機能を提供することで、ジッター試験を簡素化できます。
詳細はこちらをご覧ください。 ›テレビ、ブルーレイプレーヤー、レシーバーなどの最新の民生機器は、一般的にオーディオ信号の伝送にS/PDIF、Toslink、HDMIといったデジタルインターフェースを使用しています。これらのインターフェースは、デジタルオーディオデータに加えて、オーディオ信号に関する補助情報であるメタデータも伝送します。APxメタデータモニターは、被試験機器から受信したメタデータ値をデコードして表示します。
詳細はこちら ›APx500 オーディオ測定ソフトウェア
拡張性と柔軟性に優れたオーディオ測定ソフトウェア
APx500測定ソフトウェアは、現在利用可能なオーディオ測定インターフェースの中で最も高度な機能を備えています。ユーザーへの指示（プロンプト）、合否判定基準（リミット）、外部アプリケーションの呼び出しなどを含む複雑な測定手順をGUI上で直接作成できるため、開発工数をかけることなく、時間とコストを削減し、将来的なアップデートも容易に行えます。APでは、電気音響試験、聴感に基づくオーディオテスト、音声明瞭度評価など、特定の用途に合わせた幅広いオプションを提供しています。
主な特長
• 豊富な内蔵測定機能
• 直感的なユーザーインターフェース
• 強力な自動化機能
• API連携
• サブスクリプションおよび永続ライセンス
仕様と要件
- Sine Frequency Range
0.001 Hz to 80 kHz, DAC
5 Hz to 204 kHz, Analog - Frequency Accuracy
3 ppm, DAC
30 ppm, Analog (Precision Tune) - IMD Test Signals
SMPTE, MOD, DFD, DIM - Maximum Amplitude (balanced)
26.66 Vrms - Amplitude Accuracy
±0.03 dB - Flatness (5 Hz–20 kHz)
±0.008 dB - Residual THD+N (22 kHz BW)
–117 dB + 1.0 µV
Typically <–120 dB (1 kHz, 2.0 V) - Analog Output Configurations
unbalanced, balanced (differential & single-ended), CMTST - Digital Output Sampling Rate
27 kS/s to 200 kS/s
27 kS/s to 108 kS/s Optical - ADC Test VBias Range
–0.4 to +4.2 VDC
- Maximum Rated Input Voltage
230 Vpk - Maximum Bandwidth
>1 MHz - IMD Measurement Capability
SMPTE, MOD, DFD, DIM - Amplitude Accuracy (1 kHz)
±0.03 dB - Amplitude Flatness (10 Hz–20 kHz)
±0.008 dB - Residual Input Noise (22 kHz BW)
=1.0 µV - Residual THD+N (22 kHz BW)
–117 dB + 1.0 µV
Typically <–120 dB (1 kHz, 2.0 V) - Individual Harmonic Analyzer
H2–H10 - Max FFT Length
1248K points - DC Voltage Measurement
Yes
- Microsoft Windows 10（64ビット）オペレーティングシステム。
- USB 2.0またはUSB 3.0ポート。オプションのスイッチャーまたはDCX-127を使用する場合は2つ必要です。
- 2.5 GHz以上のクロック速度で動作するIntel i5以上のプロセッサ。同等の仕様のAMDプロセッサもサポートされています。
- 8 GB以上のRAM。16 GBを強く推奨します。
- インターネット接続、またはUSB Type Aポート（APx500ソフトウェアのインストールに必要）。
- 1.5 GB以上の空きハードディスク容量。オペレーティングシステムドライブにはSSDを推奨します。
- SXGA（1280 x 1024）以上のビデオグラフィックをサポートするカラーモニターとビデオカード。1900 x 1080以上のビデオ解像度を推奨します。
- 詳細については、APソフトウェアとWindows互換性チャートをご覧ください。
- システムのパフォーマンスはプロセッサの速度に左右されます。プロセッサが高速であればあるほど、処理速度も速くなります。
- APx500はデータ処理負荷が高いため、他のデータ処理負荷の高いアプリケーションを同時に実行しないことをお勧めします。これには、Audio Precision AP2700、APWIN、またはATSが含まれます。
