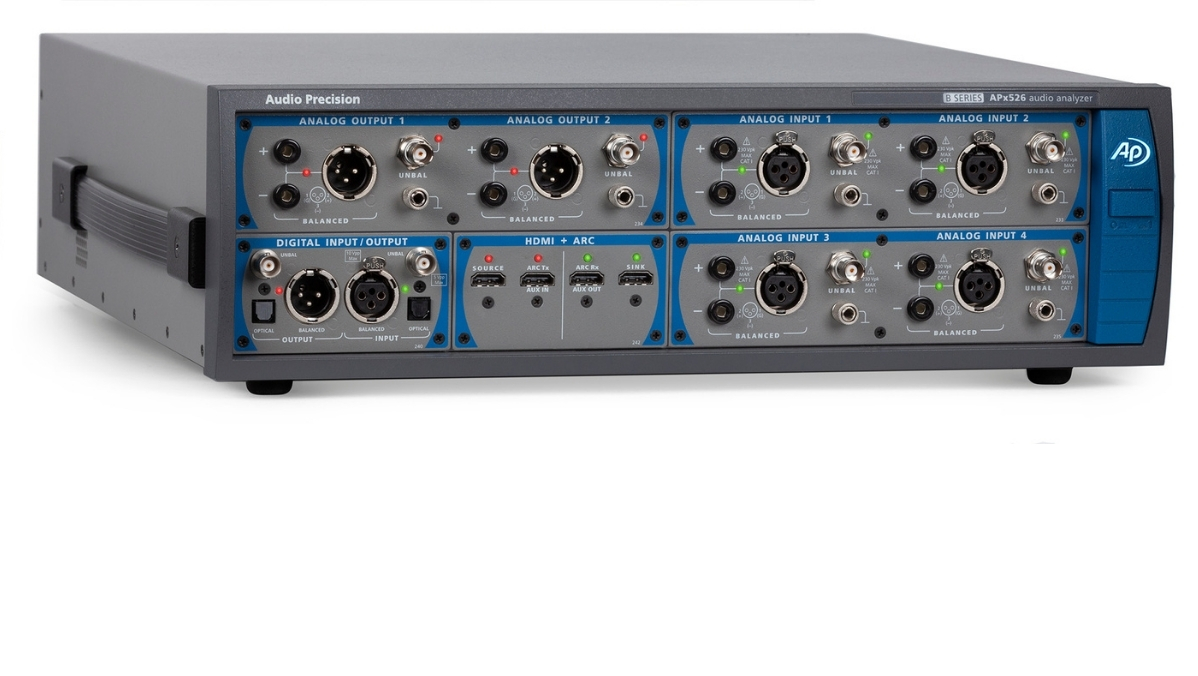

APx525は、2系統のバランス型および2系統のアンバランス型アナログ入出力に加え、AES/EBU、TOSLINK、SPDIF経由で216kHz対応のデジタル入出力を備えています。APx526はAPx525の4チャンネル版で、自動車オーディオ業界で一般的な4チャンネルヘッドユニット向けに開発されました。
さらに、オプションのデジタルシリアル（APx525およびAPx526）、HDMI + ARC（APx525）、PDM（APx525およびAPx526）、Bluetooth（APx525およびAPx526）モジュールを追加することで、入出力機能を拡張できます。また、オプションのAdvanced Master Clock（AMC）モジュールは、入出力クロック信号を処理し、APx52xシリーズを外部機器と同期させることができます（またはその逆も可能です）。AMCモジュールは、Advanced Digital、Digital Serial、またはPDMモジュールと組み合わせることで、ジッターの生成と解析も可能にします。
特徴
APx500ソフトウェアは、APxシリーズにマルチ入力機能をもたらし、エンジニアはあらゆるAPxモジュール式オーディオアナライザー、またはAPx515アナライザーで2つ目の入力タイプを有効にし、アナログ信号とデジタル信号を同時に測定できます。
この機能は、業界最高レベルのチャンネル数と幅広いデジタルI/Oオプションと組み合わせることで、APxユーザーに重要なクロスドメイン分析機能を提供し、テスト時間の短縮を可能にします。
マルチ入力デモをご覧ください。 ›APxオーディオアナライザーは共通のソフトウェアプラットフォームを採用しているため、テストや結果の共有が容易です。テストに関するすべての設定は単一のプロジェクトファイルに保存されるため、世界中の研究開発部門と製造部門の間でテスト設定を簡単に共有できます。プロジェクトファイルはBシリーズおよび従来のAPx機器の両方に対応しており、各プロジェクトは自己完結型であるため、依存関係やリンク切れの心配はありません。波形ファイルや画像もプロジェクトファイルに埋め込むことができます。
顧客、委託製造業者、または経営陣と測定結果を共有する場合、APxは合格/不合格の判定基準をハイライト表示した豊富なグラフィックレポートを自動的に生成し、PDF、HTML、Excel、CSV、RTF、またはMATLABファイルとしてエクスポートするオプションも提供します。
伝達関数測定では、あらゆる広帯域信号を用いて、振幅と位相（または実数部と虚数部）を含む、デバイスの複素周波数応答関数を取得できます。
この機能は、APxソフトウェアのシーケンスモードに強力な機能を追加するもので、APxアナライザをマルチチャンネル動的信号アナライザ、あるいはデュアルチャンネルFFTアナライザとして使用することを可能にします。伝達関数と、音声、音楽、ノイズなどのあらゆる広帯域信号を用いることで、APxユーザーはデバイスまたはシステムの複素周波数応答、コヒーレンス、インパルス応答を評価できます。
APの伝達関数は、複数の測定データを途切れなくオーバーラップさせて解析します。また、画期的な信号ベースのトリガー機能を搭載しており、オープンループテストアプリケーションでパイロットトーンが不要になるため、「スマート」オーディオデバイスのテストに最適です。
デジタルオーディオシステムにおけるジッターは、出力信号にジッターサイドバンドという形で可聴歪みを引き起こす可能性があります。ジッター耐性試験はジッターによる歪みを検出できますが、困難で時間のかかる作業であるため、回路やコンポーネントの設計においてしばしば軽視されがちです。APxアナライザは、ジッター生成機能とジッター解析機能を提供することで、ジッター試験を簡素化します。詳細はこちらをご覧ください。
Learn More ›テレビ、ブルーレイプレーヤー、レシーバーなどの最新の民生機器は、オーディオ信号の伝送にS/PDIF、Toslink、HDMIといったデジタルインターフェースを一般的に使用しています。これらのインターフェースは、デジタルオーディオデータに加えて、オーディオ信号に関する補助情報であるメタデータも伝送します。APxメタデータモニターは、被試験機器から受信したメタデータ値をデコードして表示します。詳細はこちら
Learn More ›この信号は、短時間で複数の高解像度測定結果を提供し、APxユーザーは、被試験デバイス（DUT）またはDUTに接続されたサーバー上のファイルとして信号が生成または終了するテストシナリオでチャープ信号を使用できます。この新機能は、スマートデバイス（スマートスピーカー、スマートフォンなど）を開発するユーザーにとって特に役立ちます。
APx500測定ソフトウェアは、現在入手可能な中で最も高度なオーディオ測定インターフェースです。ユーザーへの指示、制限設定、外部アプリケーションの呼び出しなどを含む複雑な手順をGUI上で直接作成できるため、時間とコストを節約しながら、開発作業なしで長期にわたってスムーズなアップデートを実現できます。
包括的なAPx APIを使用して、カスタムインターフェースやアプリケーション間の自動化を作成できます。Visual Basic.NET、C#、MATLAB、LabVIEW、Python用の豊富なドキュメントとサンプルが提供されています。プロジェクトと自動化設定は、世界中の他のAPxユニットと共有できます。
APx500 オーディオ測定ソフトウェア
拡張性と柔軟性に優れたオーディオ測定ソフトウェア
APx500測定ソフトウェアは、現在利用可能なオーディオ測定インターフェースの中で最も高度な機能を備えています。ユーザーへの指示（プロンプト）、合否判定基準（リミット）、外部アプリケーションの呼び出しなどを含む複雑な測定手順をGUI上で直接作成できるため、開発工数をかけることなく、時間とコストを削減し、将来的なアップデートも容易に行えます。APでは、電気音響試験、聴感に基づくオーディオテスト、音声明瞭度評価など、特定の用途に合わせた幅広いオプションを提供しています。
主な特長
• 豊富な内蔵測定機能
• 直感的なユーザーインターフェース
• 強力な自動化機能
• API連携
• サブスクリプションおよび永続ライセンス
仕様と要件
- 正弦波周波数範囲
0.1 Hz to 80.1 kHz - 周波数精度
3 ppm - IMDテスト信号
SMPTE、MOD、DFD、DIM - 最大振幅（平衡出力）
21.21 Vrms - 振幅精度
±0.03 dB - 周波数特性（20 Hz～20 kHz）
±0.008 dB - 残留THD+N（20 kHz帯域幅）
–105 dB + 1.4 µV
標準値 <–108 dB（1 kHz、2.5 V）
標準値 <–110 dB（1 kHz、2.5 V - オプション AG52） - アナログ出力構成
不平衡、平衡 - デジタル出力サンプリングレート
27 kS/s～200 kS/s
27 kS/s～108 kS/s（光出力） - Dolby/dtsジェネレーター
あり（エンコード済みファイル）
- 最大定格入力電圧
230 Vpk - 最大帯域幅
>90 MHz
>1 MHz (BW52と共に) - IMD測定機能
SMPTE、MOD、DFD - 振幅精度（1 kHz）
±0.03 dB - 振幅平坦度（20 Hz～20 kHz）
±0.008 dB - 残留入力ノイズ（20 kHz帯域幅）
=1.3 µV - 残留THD+N（20 kHz帯域幅）
–105 dB + 1.4 µV
標準値 <–108 dB（1 kHz、2.5 V）
標準値 <–110 dB（1 kHz、2.5 V - オプション AG52） - 個別高調波アナライザ
d2～d10 - 最大FFT長
1248Kポイント - DC電圧測定
対応
- Microsoft Windows 10（64ビット）オペレーティングシステム。
USB 2.0またはUSB 3.0ポート。オプションのスイッチャーまたはDCX-127を使用する場合は2つ必要です。
2.5 GHz以上のクロック速度で動作するIntel i5以上のプロセッサ。同等の仕様のAMDプロセッサもサポートされています。
8 GB以上のRAM。16 GBを強く推奨します。
インターネット接続、またはUSB Type Aポート（APx500ソフトウェアのインストールに必要）。
1.5 GB以上の空きハードディスク容量。オペレーティングシステムドライブにはSSDを推奨します。
SXGA（1280 x 1024）以上のビデオグラフィックをサポートするカラーモニターとビデオカード。1900 x 1080以上のビデオ解像度を推奨します。
詳細については、APソフトウェアとWindows互換性チャートをご覧ください。
- システムのパフォーマンスはプロセッサの速度に左右されます。プロセッサが高速であればあるほど、処理速度も速くなります。
- APx500はデータ処理負荷が高いため、他のデータ処理負荷の高いアプリケーションを同時に実行しないことをお勧めします。これには、Audio Precision AP2700、APWIN、またはATSが含まれます。
